V domácich i priemyselných elektrických rozvodoch sa bežne stretnete s tromi typmi ochranných prvkov: ističmi, prúdovými chráničmi — RCD a priepätovými ochranami — SPD. Každý z nich rieši inú hrozbu: ističe strážia pred nadprúdom a skratmi, prúdové chrániče pred zásahom elektrickým prúdom (únikom prúdu na zem) a SPD chránia pred vysokonapäťovými impulzmi (búrky, prepätia z distribúcie). Spolu tvoria kompletnú stratégiu elektrickej bezpečnosti.
1) Ističe (MCB) — čo chránia a ako pracujú
Úloha: Istič chráni vedenie a zariadenia pred nadmerným prúdom — teda pred dlhodobým preťažením aj pred bleskovým skratom. Hlavným cieľom je predchádzať zohriatiu vodičov a požiaru.
Mechanika:
- Tepelná (termická) časť: pri dlhšom zvýšenom prúde sa bimetalický pásik zahreje, pokrčí a spustí mechanizmus, ktorý istič vypne. Táto časovo závislá ochrana rieši preťaženia (nižšie nadprúdy trvajú dlhšie).
- Magnetická (prúdová) časť: pri prudkom vysokom prúde (skrat) indukuje cievka silné magnetické pole, ktoré okamžite „vyhodí“ kontakty a preruší obvod — veľmi rýchly zásah na krátku dobu (milisekundy).
Toto spojenie umožňuje ističu riešiť obe situácie spoľahlivo.
Čo istič nechráni: istič sám o sebe nerieši únik prúdu na zem (dotyk človeka) ani prepätia spôsobené bleskom — preto potrebujeme ďalšie prvky.

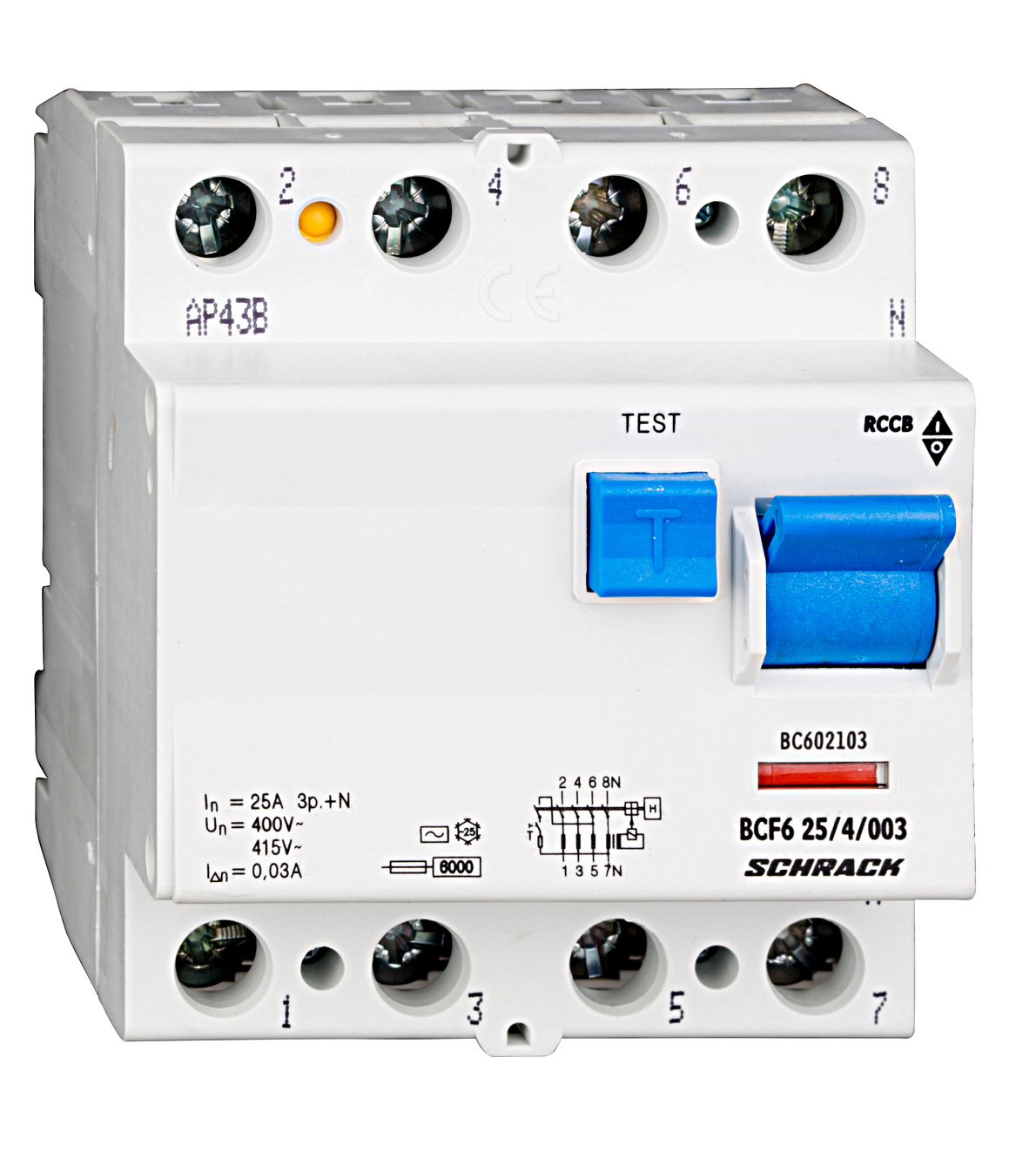

Prúdové (reziduálne) chrániče — RCD / RCCB / RCBO — princíp a typy
Úloha: RCD (Residual Current Device) sleduje rozdiel medzi prúdom v fázovom vodiči a nulovom vodiči. Ak časť prúdu uniká (napr. cez človeka do zeme alebo cez poruchové uzemnenie), vznikne nerovnováha a chránič okamžite vypne obvod — často v milisekundách. To výrazne znižuje riziko úrazu elektrickým prúdom.
Ako funguje (pojednodušene):
- RCD meria vektoriálne súčet prúdov v sledovanom okruhu — ak sú rovnaké, súčet je nula. Ak sa objaví rozdiel (napr. prúd tečie do zeme), RCD to zaznamená a spustí vypínanie.
- RCCB = čistý reziduálny chránič (iba diferenciu prúdu).
- RCBO = kombinácia MCB + RCD v jednom prístroji — rieši teda zároveň nadprúd a unik prúdu.
Citlivosť: RCD sa označuje hodnotou citlivosti (napr. 30 mA bežné pre ochranu osôb; 100–300 mA pre proti-požiarne aplikácie). Pri nižšej hodnote (napr. 10 mA) je ochrana ešte citlivejšia, ale náchylnejšia na nežiaduce vypínanie.
Prepäťová ochrana (SPD — Surge Protective Device) — čo rieši a ako funguje
Úloha: SPD chráni elektrické zariadenia pred krátkodobými vysokonapäťovými impulzmi (prechodné prepätia) — najčastejšie v dôsledku bleskových úderov do okolia alebo prepätí v distribučnej sieti. Prepätie môže zničiť elektroniku okamžite alebo skrátiť jej životnosť.
Mechanizmus: SPD má prvky (ako varistory — MOV, alebo iskriskočné prvky/gas discharge tubes), ktoré pri normálnom napätí sú izolované. Keď napätie presiahne nastavenú prahovú hodnotu, SPD sa dočasne stane vodivým a odvedie nadbytočnú energiu do zeme alebo medzi fázami, čím zníži napätie, ktoré dosiahne zariadenia. Po ukončení impulzu SPD buď zotrvá funkčná (MOV sa opakuje), alebo sa po silnom zásahu môže poškodiť a musí sa vymeniť (záleží na type).
Typy (umiestnenie v rozvode):
- Typ 1: priame údery blesku / vysoká energia (montáž často pri hlavnom prívode).
- Typ 2: distribučné prepätia (hlavné rozvádzače).
- Typ 3: koncové zariadenia / zásuvky (doplnková ochrana pre citlivé spotrebiče).
Správne navrhnuté uloženie a koordinácia typov znižuje prienik energie až k citlivej elektronike.
4) Hlavné technické rozdiely — prehľad (jednoducho)
- Čo merajú / reagujú na:
- Istič (MCB) — reaguje na prúd (nadprúd/skrat).
- Prúdový chránič (RCD) — reaguje na nerovnováhu prúdov (únik na zem), nie na absolútny prúd.
- Prepäťová ochrana (SPD) — reaguje na napätie (prepäťový impulz), nie na dlhodobý prúdový prechod.
- Hlavný účel:
- Istič: zabráni požiaru a poškodeniu vedenia.
- Prúdový chránič: zabráni smrteľnému zásahu človeka/ťazkému zraneniu.
- Prepäťová ochrana: ochráni elektroniku pred impulznými prepätiami.
5) Konkrétne príklady scenárov (pre praktické pochopenie)
- Skrat v kuchynskom rozvode (krátke spojenie medzi fázou a nulou): magnetická časť Ističa zareaguje veľmi rýchlo a odpojí obvod — zabráni iskreniu a požiaru. RCD tu nemusí zasiahnuť, ak prúd neuniká na zem.
- Človek sa dotkne poškodeného spotrebiča, prúd tečie do zeme: Prúdový chránič zachytí nerovnováhu (napr. pár desiatok mA) a vypne obvod rýchlo (milisekundy) — zabráni ťažkému úrazu. Istič by často nereagoval, pretože prúd nemusí byť dostatočne veľký/odlišného charakteru.
- Blesk udrel do blízkosti a do elektrickej siete sa dostane prepätie: Prepäťová ochrana odvedie prepätie na zem, čím ochráni citlivú elektroniku (PC, zariadenia). MCB a RCD tieto impulzy nezachytia ako také — k ochrane pred prepätím sú nevhodné.
6) Koordinácia a návrh — na čo dávať pozor pri projektovaní rozvádzača
- Kombinovať prístroje správne: napr. SPD pri vstupe + rozdeľovače s MCB a RCD/RCBO v domácnosti. Pri použití RCBO môžete mať ochranu proti preťaženiu aj proti úniku v jednej jednotke — čo šetrí miesto, ale môže byť drahšie.
- Zemniaci vodič a správne uzemnenie: SPD a RCD správne fungujú len pri korektnom uzemnení / návrhu sústavy. Pri chybnom uzemnení SPD nemá kam odviesť energiu.
- Selektivita a časovanie: pri viacerých úrovniach ochrany vyžadujeme, aby vyššie stupne (napr. hlavný istič) nerezali pri malých poruchách v koncových vetvách — inak dochádza k nežiaducej strate napájania. To rieši správne nastavenie charakteristík a vypínacích kriviek.
7) Údržba a testovanie (praktické odporúčania)
- Testovanie RCD: stlačením tlačidla „T“ (Test) na RCD pravidelne (napr. mesačne) overíte funkčnosť. Pri profesionálnom servise sa vykonajú aj testy s meraním doby vypnutia a diferenciálneho prúdu.
- SPD: periodické kontroly a kontrola stavu (niektoré majú indikátor opotrebenia). Po silnom prepätí môže SPD stratiť funkčnosť a musí sa vymeniť.
- MCB: nepotrebuje častú výmenu, ale po opakovaných poruchách alebo starnutí rozvádzača odporúčaná revízia a odskúšanie profesionálom.
8) Zhrnutie — kľúčové rozdiely jednou vetou
- Istič (MCB): chráni pred príliš vysokým prúdom (požiar, poškodenie vodičov).
- Prúdový chránič (RCD): chráni osoby pred úrazom elektrickým prúdom (únik na zem).
- Prepäťová ochrana (SPD): chráni zariadenia pred krátkodobými vysokonapäťovými impulzmi.
Použité zdroje
- Eaton — Circuit breakers fundamentals.
- Schneider Electric — FAQ o termomagnetických ističoch.
- Electrical Safety First — RCDs explained (UK).
- THOR / ThorSPD — rozdiely medzi SPD, MCB a RCD (prepäťová ochrana).
- Phoenix Contact / výrobné info o termomagnetických spínačoch.
